Segue a introdução deequipamento de destilação molecularpara laboratório.
O equipamento é utilizado para:
- Processo de desenvolvimento.
― Estudo de viabilidade laboratorial.
― Destilação contínua de pequenas quantidades.
― Para produtos químicos, farmacêuticos e alimentares sensíveis ao calor.
A pressão operacional alcançável pode ser tão baixa quanto 0,001 mbar no evaporador de caminho curto. (Dependendo do produto e processo).
Parâmetros técnicos do evaporador de filme limpo toption:

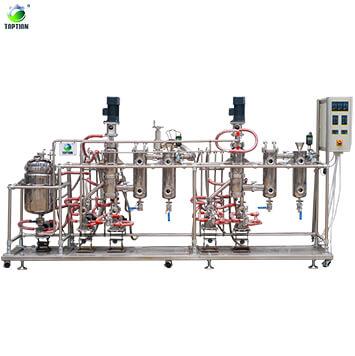

Tipo de destilação molecular | Equipamento de destilação molecular MDS-10CE |
Temperatura máxima de destilação | 300 °C |
Pressão operacional mínima alcançável (dependendo do produto) | ＜0.001mbar com bomba de palhetas rotativas e bomba de vácuo de difusão de óleo |
Rendimento (dependendo do produto) | 5-12 kg/h |
Superfície de evaporação | 0.1 m2 |
Superfície do condensador interno | 0.15 m2 |
Superfície do condensador externo | 0.15 m2 |
Sistema de filme limpo | Rotor de raspagem de filme tipo raspador |
A viscosidade máxima do produto pode ser processada | Sob temperatura de operação 5000 centipoise |
DESCRIÇÃO DETALHADA do equipamento de destilação de caminho curto de laboratório
 |  |
 |  |
 |  |
1. Sistema de alimentação de materiais:

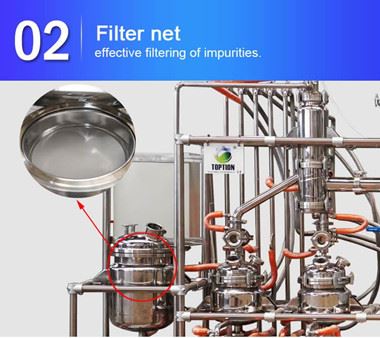

- Tanque de alimentação: tanque de vidro encamisado de 1L.
- Tanque de alimentação de válvula diferencial de pressão PTFE integrado embutido, design de jaqueta, pode ser aquecido e alcançar a preservação de calor circulando óleo de condução de calor.
- Alimentação de material através do lado superior do evaporador' antes de entrar no evaporador e no filme, o material atravessará um comprimento de tubo encamisado e será aquecido, este processo pode fazer com que uma pequena quantidade de impureza de baixo ponto de ebulição seja desgaseificada , evite respingos de líquido do material causados pela formação de espuma do material.
- Se o material contiver mais de 1% de impurezas de baixo ponto de ebulição, recomenda-se usar uma única destilação para a desgaseificação real.
- Comparado com a alimentação através do distribuidor da parte superior do evaporador, adota o método de alimentação lateral, pode tornar o equipamento mais fácil de limpar e evitar a redução do desempenho do vácuo causada pela desmontagem frequente do equipamento para limpeza.
2. Evaporador de caminho curto:
- Material (contato com produtos): Aço inox S304.
- Superfície do evaporador: 0,06㎡.
- O meio de aquecimento do evaporador: Óleo de condução.
- Temperatura de projeto da camisa do evaporador: 350℃.
- Pressão de projeto da camisa do evaporador: 0,4Mpa.
- Segmento de aquecimento: 1.
- Sistema de formação de filme: Sistema de formação de filme tipo rolo autolimpante.
- Amp do motor &; engrenagens de redução: Engrenagens de redução sem eletrodo, 0,12KW.
- Tipo de vedação: selo mecânico.
Nota: A extremidade da boca do tubo também é um design de jaqueta, sem ângulo morto de aquecimento, tornando a preservação do calor mais abrangente.
3.Sistema de descarga de componentes mais pesados:
-O encanamento de descarga é composto por 1 pcs válvula de esfera a vácuo& 1 pcs 29 # adaptador de garrafa de boca de moagem interna.
-29# Garrafa de coleta de vidro de boca de moagem interna e material de coleta de válvula de ventilação: 5L.
4.Sistema de descarga de componentes mais leves:
- 1 conjunto de condensador cuja área de troca de calor é de 0,1㎡, resfriando e coletando o componente leve do extrato de destilação, o material é de aço inoxidável S304.
- O encanamento de descarga é composto por 1 pcs válvula de esfera a vácuo& 1 pcs 29 # adaptador de garrafa de boca de moagem interna.
- 29# Garrafa de coleta de vidro de boca de moagem interna e material de coleta de válvula de ventilação: 5L.
5. Aquecimento& Unidade de resfriamento:
Não. | Modelo | Descrição | Recursos | Como |
1 | Aquecedor UT-3030 | Combinado com o evaporador principal. | -Faixa de temperatura: RT-300℃. - Potência: 3KW, AC 220V. - Meio: óleo de condução. | 1 conjunto |
2 | Aquecedor UT-1520 | Combinado com a preservação da temperatura do tubo do alimentador e do componente leve. | -Faixa de temperatura: RT-200℃. - Potência: 1,5KW, AC 220V. - Meio: óleo de condução. | 1 conjunto |
3 | Aquecedor UT-1520 | Combinado com a preservação da temperatura do tubo do componente mais pesado. | -Faixa de temperatura: RT-200℃. - Potência: 1,5KW, AC 220V. - Meio: óleo de condução. | 1 conjunto |
4 | GD-10200-5 alta& circulador de baixa temperatura | Combinado com condensador externo. | -Faixa de temperatura: -10~200℃. - Potência: 3KW, AC 220V. - Meio: óleo de condução. | 1 conjunto |
5 | Resfriador de baixa temperatura LX-0250 | Combinado com condensador externo | -Faixa de temperatura: -20℃~r. - Potência: 3KW, AC 220V. - Meio: Álcool etílico. | 1 conjunto |
Observação:
1) Médio: fora do escopo de fornecimento.
2) O sistema está equipado com todas as conexões necessárias (o tubo de isolamento térmico é feito de aço inoxidável) para conectar o equipamento de destilação molecular.
6. Sistema de vácuo:
- 6.1 Grau de vácuo 10pa, precisa ser equipado com bomba de vácuo TRP-36: 9L/S.
Modelo | Bomba de vácuo TRP-36 | Velocidade de deslocamento | 50Hz: 9L/s, 540L/min. 60Hz:10,8L/s, 640L/min. |
Pressão final | Sem lastro de gás: Pressão Patial 4*10-2. Pressão total 4*10-1. | Enchimento de óleo | 2.1L |
Com lastro de gás: Pressão Patial 1.3. Pressão total 4. | Porta de entrada | 25/40KF (DN) | |
Potência do motor | 0,75/1,1KW | Porta de saída | 25kf (DN) |
Velocidade de rotação da bomba | 50Hz: 1450rpm. 60Hz：1750rpm. | Nível de ruído (sem lastro de gás) | 52 |
- 6,2 graus de vácuo 1pa, precisa ser equipado com bomba de vácuo TPR-36 + unidade de bomba de raízes ZJP-150S.
Unidade de bomba de raízes | ZJP-150S | Pressão final | ＜2*10-2 (bomba de vácuo mecânica de vedação de óleo de dois estágios) |
Velocidade de bombeamento (L/S) | 150 | ＜1*10-1 (bomba de vácuo mecânica de vedação de óleo de estágio único) | |
Pressão diferente máxima permitida (HPa) | 80 | Dimensão de entrada (mm) | 100 |
Potência (Kw) | 2.2/3 | Dimensão de saída (mm) | 100 |
Taxa de compactação máxima com taxa de transferência zero | ＞40 | Peso (kg) | 210 |
- 6.3 Grau de vácuo 0.1pa, precisa ser equipado com bomba de óleo + unidade de bomba de difusão de óleo T150.
Nome | Modelo | Taxa de bombeamento | Pressão final | Poder | Como |
Kw | PA | Kw | (definir) | ||
Unidade de bomba de difusão de óleo | T150 | 800 | 10*10-3 | 2.6 | 1 |
Bomba de difusão refrigerada a água | T150 | 800 | 5*10-5 | 1.5 | 1 |
Bomba de vácuo rotativa de palhetas deslizantes | 8 | 6*10-2 | 1.1 | 1 | |
Armadilha fria | LJ-100 | 1 | |||
Válvula de esfera manual | KF40 | 2 | |||
Nota: todo o controle de temperatura e tubo de conexão de vácuo& braçadeira, use mangueira de metal para conectar.
